MessageSujet: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 8:16

Coucou a tous,

Je vous présente ma monture dédiée à un usage piste exclusivement : un joli petit zx6r 636 de 2006 avec 28000kms au compteur, acheté en juin 2014.

Soyez indulgents, je n'ai pas les compétents de bon nombre d'entre vous sur le forum ^^
Pas de prépa' de fous comme certains mais juste une remise en état selon mes compétences. Si vous avez des conseils je suis preneur.



Acheté en Espagne à une personne qui ne voulait pas s' en préoccuper et qui a omis de me dire que la moto a sérieusement dû baigné dans l'eau (etriers piqués, ligne à décaper,  visserie oxydée) mais aussi qui a dû bien chuter (araignée hs, tous les carénages cassés,  ram air cassé). Mais, beh oui y'a souvent un 'mais', il la vendait à un prix attractif donc j'ai sauté sur l'occasion. Surtout qu'au moment de payer il m'a donné un carton plein de carénages,  certes à refaire, mais ça c'est mon dada ;-)

De retour à la maison, j'ai tout enlevé pour vérifié l'étendue des dégâts avec l'aide de mon ami Philippe et ouf, pas de gros couacs : le bloc moteur est sain et ne fuit pas - il n'y avait plus une goutte d'huile, j'ai donc dû en mettre pour vérifier alors que je vais devoir vidanger - certaines vis du passage de roue sont bien oxydées et je vais devoir les remplacer, mais ça,  c'est de la visserie ; des carénages étaient cassés et je les ai déjà réparés ; l'amortisseur arrière est bien piqué par la rouille au niveau de la bague/écrou ( depuis j'en ai racheté un pour 50€ sur leboncoin qui remplit pleinement son rôle) ; le levier embrayage est cassé (y'en a un de chez kawa tout neuf emballé dans le carton).










Depuis, j'ai remis en état tous les carénages qui pouvaient l'être. Certains ont déjà été vendus mais il m'en reste, si vous avez besoin, beh vous savez à qui demander ;o)

J'effectue la vidange huile moteur tous les 3-4 grosses sorties piste.

J'ai effectué la purge de mon liquide de refroidissement avec un gros nettoyage de vase d'expansion qui en avait grand besoin ; changé mon filtre à air par un neuf et installé des bougies neuves. Et le moins que l'on puisse dire, c'est que c'est bien chiant sur un 636...comme sur d'autres motos d'ailleurs !

Obligé de déposer la selle conducteur, le réservoir,  les durites de la boîte à air, la connectique de la boîte à air, la boîte à air (j'en ai profité pour la nettoyer, y'avait des insectes en tout genre), les fiches des antiparasites,  les antiparasites. ..pour enfin avoir accès aux puits à bougies et aux bougies.

On a vu plus simple !

Et forcément,  les bougies latérales sont difficiles d'accès de par leur proximité vis à vis du cadre. Que nenni ! J'ai rusé : cliquet + rallonge + scotch + pince précision + pince multiptrise + une tige coudée + pâte a fixe...le cliquet + rallonge, rien de plus normal. Le scotch sert à éviter que la douille n'aille trop loin, sinon impossible de mettre la rallonge. La tige coudée pour déclipser la rallonge. La pince précision + pâte a fixe pour récupérer la douille dans le puit à bougie. La pince multiprise pour les deux bougies latérales où il n'est pas possible de mettre le cliquet....

Et voici donc la différence en image :



J'ai décapé tous les éléments métalliques oxydés à l'aide d'une certaine boisson gazeuse, de Décap'Four et d'huile de coude.
Et une petite photo avant/après de mes boulons après réfection




Un coup de peinture noire et hop !

J'ai remplacé mon kit chaine car l'ancien présentait des points dûrs...quelle galère l'écrou du PSB était complétement bloqué j'ai dû aller voir un collègue possédant une clef choc lithium 36V.

J'ai fait remplacé les roulements de roue histoire d'avoir une partie cycle saine.

Pour les pneus j'ai d'abord mis des BRIDGESTONE S20.



Puis avec mon frère, qui lui roule en R6, on est tombé sur une super affaire sur le bon coin et depuis on roule en slick PIRELLI SUPERBIKE.

Le pot d'origine a été remplacé par un MIVV et j'ai supprimé le moteur des valves d'echappements. Pour ne pas avoir le voyant FI en permanence sur le compteur, me suis fait un shunt à partir de plans trouvés sur le net.



Finit le voyant FI sur le compteur.



Depuis j'ai tout placé dans un petit boitier qui vient se loger sous la selle.

J'ai dû remplacé l'étrier arrière car le liquide de frein fuyait par la vis de purge (pas foiré). Pas facile de trouver des pièces pour un 636 2006...

J'ai installé des durites avia AV/AR et j'en suis à ma troisième purge complète mais y'a pas à faire, le freinage est vraiment pas top avec le MC NISSIN et les étriers TOKICO. Je viens donc de demander renseignement auprès de TAZRACING pour un MC ACCOSSATO ainsi qu'un IRE PnP.

Grâce à un collègue, j'ai pu avoir un kit complet de polys pour le 636 pour 150 roros...que j'ai déjà dû refaire deux fois suite à deux chutes...la seconde ayant eu lieu le WE passé à ALCARRAS en ESPAGNE avec à la clef 2 fractures costales grrrr

Ales le 17 juillet 2014...



Alcarras le 09 mai 2015, après ma chute (4/6 sessions de 30min avec les côtes fracturées lol)



J'avais depuis longtemps en tête d'en modifier l'arrière...afin qu'il soit plus fin car les coques sont très volumineuses, contrairement aux zx10r.
Je me suis donc acheté une coque arrière de zx10r et j'ai commencé à la modifier...complétement. Pour cela je me suis inspiré du travail de SMOKY que je remercie car ses prépas sont si bien détaillées qu'elles en deviennent une véritable bible.

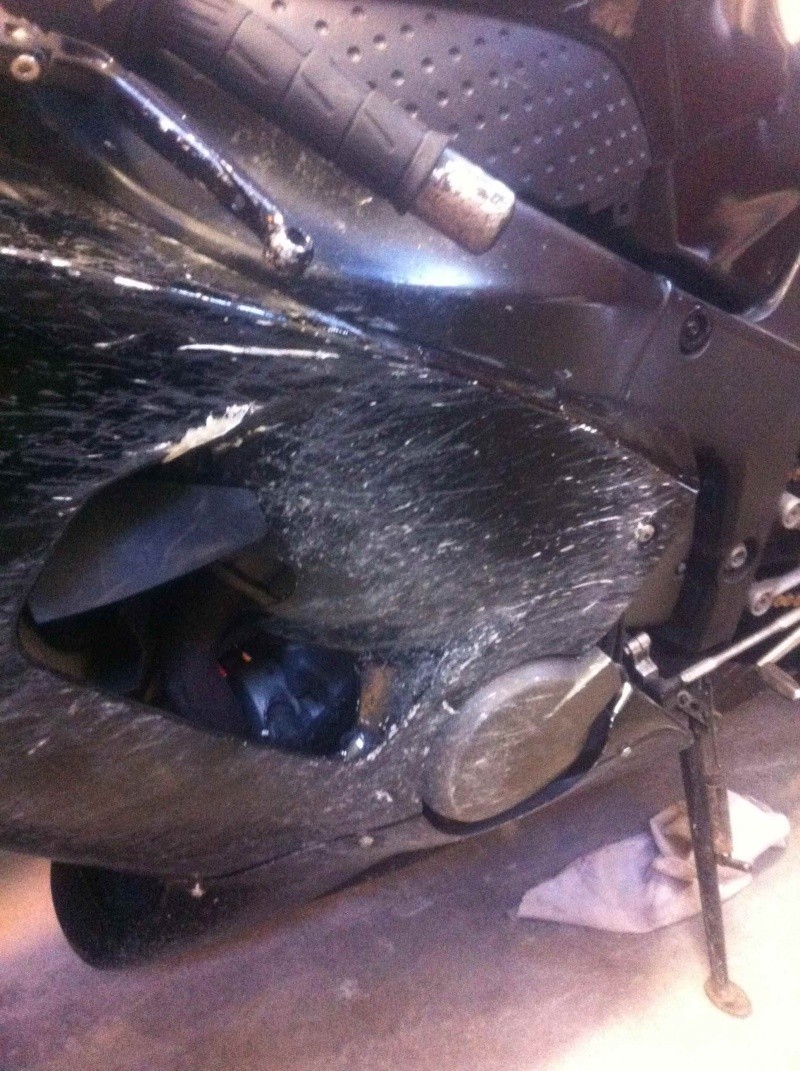

Donc au menu, constat des dégats liés à ma chute. Désolé pour la qualité des photos, c'est pris avec mon tél portable.








Les polys ont bien morflés mais rien de dramatique, c'est réparable. Heureusement.

Je vais essayer de conserver la boucle arrière et la modifier si nécessaire.

Je commence par tenter de câler toute l'électricité sous la selle pilote : avoir supprimer le moteur aide car cela permet de gagner bcp de place, et du coup mon shunt préalablement crée vient se loger sous la selle pilote et l'ECU est en lieu et place du moteur des valves d'echappement.



J'enlève tout le superflu sur la boucle arrière afin de présenter la future coque.




Puis la coque arrière de zx10r 2011-2014...



qui va devoir être élargie pour être adaptée au zx6r



Après un retaillage de la coque dans tous les sens notamment côté droit pour le passage du pot, re découpe de la boucle arrière... et c pas finit comme dit la pub Wink
Voici ce à quoi cela ressemblera :



Ajustement au mieux pour bien aligner la coque au centre et aussi en hauteur vis à vis du réservoir, retailler la coque de partout, faire des arrondis pour le passage du pot et ses fixations.
Je trouve le résultat plutôt sympa.





Ayé, me reste juste à reponcer une zone sur le cadre pour mieux ancrer la coque (et pouvoir ainsi l'avancer sous le scotch bleu contre le réservoir) mais l'idée générale est là.



J'ai comparé avec la selle d'origine, l'assise du poly ne fait que 1,5cm de plus. Sacré effet d'optique qui la rend super longue je trouve.
Au final la coque avancera d'environ 2-3cm et remontera de 1cm.



Petites photos de la modif' avec vue du dessous et le rajout de fibre et du dessus avec scotch de masquage, renforts et rainures





Pose de goujons filetés dans la plaque de fixation de la selle conducteur pour y fixer la coque et création de nouveaux points d'ancrage (fixation) de la coque sur la boucle.





Création d'une plaque de renfort  pour l'arrière de la coque fixée sur les fixations du pot d'echappement avec pose de goujons





Vérification des points d'ancrage (ce qui est le plus long) et ajustement

Ponçage des résidus de résine et des traces de moulage du poly



Retouche peinture sur le cadre aux endroits supprimés...et miracle, c'est exactement la même teinte que le cadre. Hmmm c'est bon à savoir.

Le pot a subit une cure d'amaigrissement : -10 cm...ça fait un sacré barouf maintenant !



Le voici avec ses nouveaux rivets inox et les deux petites plaques Mivv repositionnée  ainsi que les extrémités brossées à la paille de fer 000 ^^



Et le voici repositionné sur la moto...pile poil sous la coque ;o))



Coque arrière apprêtée ^^



Et pour la comparaison avant/après :



Voici ce que ca donne avec la coque appretée


Et peinte


Mousse de selle decoupée apres la création d'un patron puis poncée et collée...







J'ai roulé les 27 juin 2015 et 12 juillet à CASTELLOLI, y'avait des passages au sonomètre de façon inopinée et je n'y ai pas été soumis... Donc plutôt cool. Pourtant je fais pas mal de bruit, mais moins que certains visiblement.
J'ai pu y testé ma coque et donc la nouvelle assise de la moto et c'est tout bon, validé. Seule la mousse de selle semble ne peut être top elle a commencée à partir en morceaux par endroits...

Je vais maintenant pouvoir me mettre à la réfection du sabot et de la tdf...

Le freinage d'origine étant spongieux, j'ai commandé un MC ACCOSSATO que je compte bien tester le 19 septembre sur piste, encore à CASTELLOLI (avantage d'y faire des sessions libres 10h-18h). Je n'arrive pas à me trouver les étriers qui vont bien, grrrr. Si vous avez des tuyaux je suis preneur ;o)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gabichon74
Administrateur
Administrateur
avatar

Masculin Nombre de messages : 14993
Age : 43
Localisation : La Yaute
Modèle/Année : Missile qui allonge les bras + Z1000 K3 + tagazou vert
Couleur : vert (of course)
Date d'inscription : 17/09/2006

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:22

Le sujet pour remplacer les étriers Tokico a déjà été abordé. Utilise la fonction recherche Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:32

Je sais comment les remplacer. Encore me faut-il en trouver sur le coincoin... ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gabichon74
Administrateur
Administrateur
avatar

Masculin Nombre de messages : 14993
Age : 43
Localisation : La Yaute
Modèle/Année : Missile qui allonge les bras + Z1000 K3 + tagazou vert
Couleur : vert (of course)
Date d'inscription : 17/09/2006

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:50

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:52

Extra, un grand merci ! Jusqu'ici je recherchais surtout des modèles de R6.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gabichon74
Administrateur
Administrateur
avatar

Masculin Nombre de messages : 14993
Age : 43
Localisation : La Yaute
Modèle/Année : Missile qui allonge les bras + Z1000 K3 + tagazou vert
Couleur : vert (of course)
Date d'inscription : 17/09/2006

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:53

Ceux là doivent se monter aussi (à vérifier) Wink

http://www.leboncoin.fr/equipement_moto/773882215.htm?ca=22_s
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gabichon74
Administrateur
Administrateur
avatar

Masculin Nombre de messages : 14993
Age : 43
Localisation : La Yaute
Modèle/Année : Missile qui allonge les bras + Z1000 K3 + tagazou vert
Couleur : vert (of course)
Date d'inscription : 17/09/2006

MessageSujet: Re: Mon ZX6R 636 de 2006   Jeu 16 Juil 2015 - 13:56

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Dim 31 Jan 2016 - 14:39

Oups, j'avais zappé de poster depuis moment.
La moto est ainsi depuis un bon moment, et avec j'ai pu aller sur les circuits de Castelloli (dont une course d'endurance) et Montmelo.
J'ai installé un MC ACCOSSATO qui change radicalement cette sensation de freinage spongieux que pouvait avoir le MC d'origine.
Là, c'est un pur régal...au point que ça freine trop lol

Me restera plus qu'à repeindre le reservoir




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Getget79
Karatéka
Karatéka
avatar

Masculin Nombre de messages : 55
Age : 28
Localisation : Ayron
Modèle/Année : 636 2005
Couleur : Noir
Date d'inscription : 11/05/2015

MessageSujet: Re: Mon ZX6R 636 de 2006   Dim 31 Jan 2016 - 18:25

Super propre ton boulot l'ami je suis fan lol
Le cul du zx10 lui va à ravi j'adore
Pour IRE j'ai pris un gipro 105 euros livré et plug ans play
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Dim 31 Jan 2016 - 18:40

Merci
Je vais regarder pour les IRE ;o)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Getget79
Karatéka
Karatéka
avatar

Masculin Nombre de messages : 55
Age : 28
Localisation : Ayron
Modèle/Année : 636 2005
Couleur : Noir
Date d'inscription : 11/05/2015

MessageSujet: Re: Mon ZX6R 636 de 2006   Lun 1 Fév 2016 - 10:08

A j'ai dit une bêtise l'ami
Je l'ai commandé chèr tech2roo 113,50 livre reçu en 2 jours
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MaKad44M
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 19
Age : 31
Localisation : Annemasse / Membre MP74
Modèle/Année : Zx10r 2011
Couleur : blanche et verte
Date d'inscription : 10/01/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Lun 1 Fév 2016 - 11:21

Joli Taff king
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
legoupil
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 9
Age : 24
Localisation : La Cluse et Mijoux
Modèle/Année : ZX6R 2006
Couleur : poncer
Date d'inscription : 06/08/2016

MessageSujet: Re: Mon ZX6R 636 de 2006   Mar 7 Fév 2017 - 8:36

Beau boulot !
Plus se gros c** de big mama et le rendu est top Smile
Comment ta procédé pour le câblage ?
Je n'ose pas mis attaquer..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Mar 7 Fév 2017 - 10:40

Salut
De quel cablage parles tu ?
Le shunt, visible sur youtube. Ca revient à moins de 10€ car les cosses sont les éléments les plus chers.
Tout le faisceau est placé sous la selle avec la batterie solise et le bidon récupérateur de fluides. Je peux te faire une photo si necessaire.
L'indicateur de rapport engage' est pnp donc ne necessite aucune modification.
Concernant la moto. : j'ai installè des etriers de R6 après les avoir fait raboter de 5mm. Resultat : 2 plaquettes au lieu de 4 par etrier.
La coque arriere va etre à nouveau modifiée à l'image de celles des cbr 1000rr 2011.
La tdf va etre scindée en 3 parties comme sur les zx10r 2011.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
legoupil
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 9
Age : 24
Localisation : La Cluse et Mijoux
Modèle/Année : ZX6R 2006
Couleur : poncer
Date d'inscription : 06/08/2016

MessageSujet: Re: Mon ZX6R 636 de 2006   Mer 8 Fév 2017 - 15:07

Désolé pas été très précis, les câbles qui passe de chaque côté de la boucle arrière. Si ta une photo sa m’intéresse ! Perso j'ai encore le moteur de valve d'échappement alors de la place ... lol!
Ton indicateur de rapport tu l'as pris chez qui ? marre de chercher la 7 ^^
La même pour les etriers de R6 le freinage est top, tu as encore le maitre cylindre d'origine ?
T'aime mastiquer toi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Mer 8 Fév 2017 - 17:09

Alors tous les cables sont stockés pele mele sous la selle. Cela n'est possible sue parce que j´ai supprimé le moteur des valves et remplacer la batterie par une solise plus petite.
L'IRE je l'ai pris chez tech2roue. Il n'est pas donné mais a l'avantage de se brancher sur la prise sans aucun reglage.
Pour le freinage j'ai mis un accossato pr18. Ca enleve le cotê spongieux du mc d´origine. Puis j'ai mis des etriers de R6 pour faire des economies lors du remplacement des plaquettes.
Photos à venir ce soir.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico66400
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 26
Age : 36
Localisation : Ceret
Modèle/Année : zx6r 636 2006
Couleur : vert/noir
Date d'inscription : 09/06/2014

MessageSujet: Re: Mon ZX6R 636 de 2006   Mer 8 Fév 2017 - 17:13

Si besoin je possede encore le mc et les etriers d'origine.
Voici pour les photos en espérant t'aider.

Sur les photos entouré de scotch bleu c'est le bypass.






Et le lien pour le bypass pour le moteur de valves d'echappement.
http://stuntride.com/vbstunt/showthread.php/45325-DIY-Servo-Bypass-Removal-05-06-636
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
legoupil
Kabutomushi
Kabutomushi
avatar

Masculin Nombre de messages : 9
Age : 24
Localisation : La Cluse et Mijoux
Modèle/Année : ZX6R 2006
Couleur : poncer
Date d'inscription : 06/08/2016

MessageSujet: Re: Mon ZX6R 636 de 2006   Sam 11 Fév 2017 - 17:52

Nickel, merci pour les photos et le lien avec tous sa je vais pouvoir me lancer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Mon ZX6R 636 de 2006

Revenir en haut Aller en bas

Mon ZX6R 636 de 2006
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [VDS] vend ZX6r de 2006 sous garantie
» Cherche avis sur ZX6R 2005-2006 de 30 000 KMS
» [Vend Zx6R 2005/2006] Annone LBC en ligne
» C'estqui le plus fort? un zx7r de 2000 ou un ZX6r de 2006?
» ZX6R 2006 piste

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE FORUM DU ZX-6R :: MULTIMEDIA :: [PHOTOS] ZX6R version Piste-
Sauter vers:
